APDL：關于重力方向的實驗

建立一個垂直于Y向的一個平面,設置相關的屬性后,約束該面一端的節(jié)點

只考慮重力

命令流如下:

FINISH
/CLEAR
/FILNAM,GRAVITY_TEST
/PREP7

!created by zhangkai1201 from baidu blog
!單位是千克 毫米 兆帕
ET,1,SHELL63 !設置單元為殼單元
/TRIAD,OFF !關閉總體坐標系
WPSTYLE,,,,,,,,1 !打開工作平面坐標系
MP,EX,1,2.06E5 !鋼的材料屬性單位是MPA
MP,PRXY,1,0.3
MP,DENS,1,7.8E-6 !單位是7.8E-6KG/MM3
R,1,10, , , , , , !設置殼單元厚度
WPROTA,,90, !繞x軸旋轉工作平面90度
CSYS,4
RECTNG,0,3000,0,500,

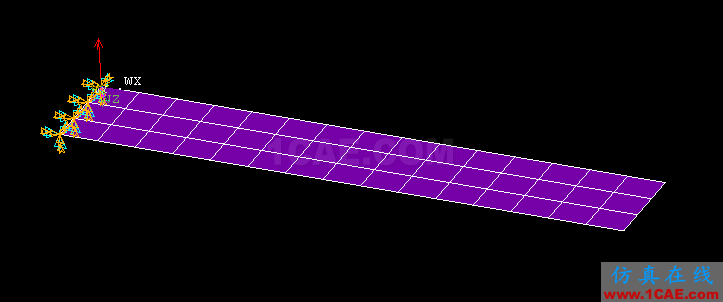

AMESH,ALL
NSEL,,LOC,X,0
D,ALL,,,,,,ALL
ALLSEL
ACEL,0,9806.65,0,!考慮重力影響
FINISH
/SOLU
SOLVE

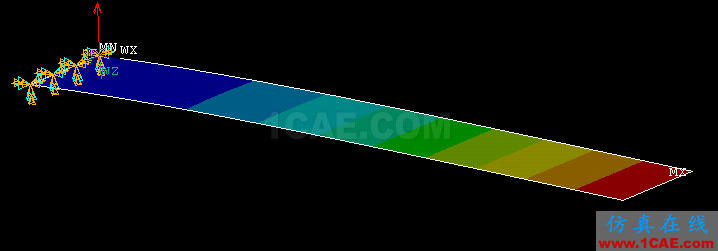

PLDISP,1

添加一個別人的例題

在結構分析中,如何模擬結構自重和設備重量是一個經常遇到的問題,對于結構自重有兩點要注意:
1. 在材料性質中輸入密度,如果不輸入密度,則將不會產生重力效果。
2. 因為ANSYS將重力以慣性力的方式施加,所以在輸入加速度時,其方向應與實際的方向相反。
對于結構上的設備重量可以用MASS21單元來模擬,該單元為一個空間“點”單元。設備重量可通過單元實常數(shù)來輸入。

下面附上一個小例子(設重力方向向下)。
/prep7
et,1,42
et,2,21
r,2,10,10,10
mp,ex,1,2e5
mp,nuxy,1,0.3
mp,dens,1,1
rect,,10,,1
esize,,5
amesh,all
type,2
real,2
e,node(5,1,0)
fini
/solu
dk,1,all
dk,2,uy,
acel,,10
solve
fini
/post1
plnsol,u,sum,2
