Creo3.0公差分析擴展包簡要使用教程
2017-01-23 by:CAE仿真在線 來源:互聯網
在設計產品的時候,我們往往憑著自己的經驗或者是手工計算的方式確定每個零部件的配合公差,在滿足產品正常運作要求和加工方式及加工條件允許的情況下,越大的公差對于我們提高生產效率降低生產成本起著非常重要的作用,Creo公差分析擴展程序為我們提供了非常直觀的公差分析過程,直接提供給我們零部件及其相關尺寸對我們設計目標的影響程度圖表,同時基于概率統計-6西格瑪算法得出產品的合格率。
公差分析擴展模塊界面:

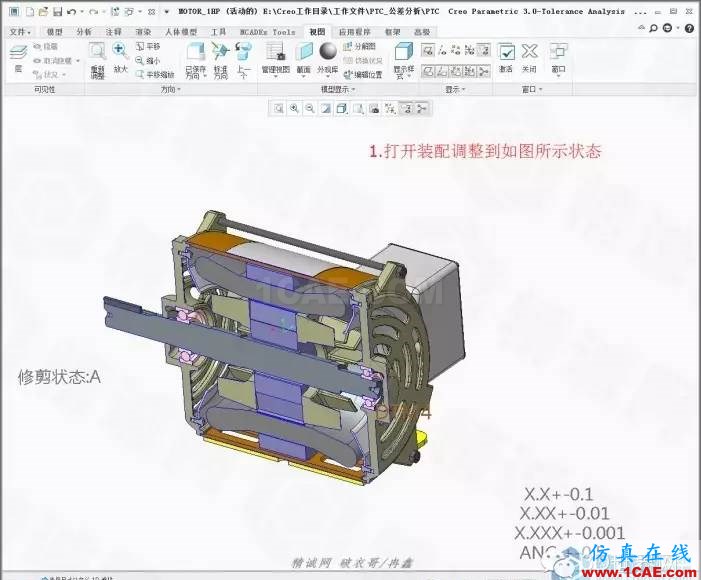

1.打開裝配調整到如圖所示狀態
2.在“分析選項卡”里面選擇“公差分析”命令,彈出來“公差分析管理器”,點擊“+”號增加一個新的公差分析操作。

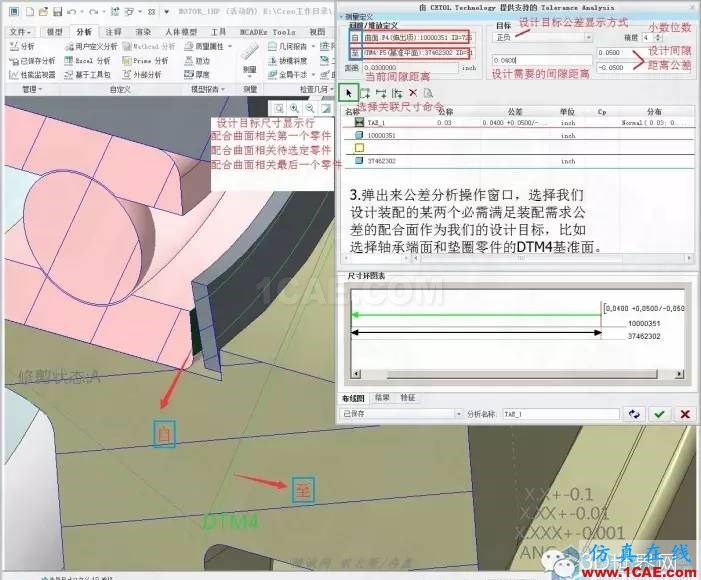

3.彈出來公差分析操作窗口,選擇我們設計裝配的某兩個必需滿足裝配需求公差的配合面作為我們的設計目標,比如選擇軸承端面和墊圈零件的DTM4基準面。
4.點擊"選擇模型或尺寸"命令選擇與我們設計目標相關聯的第一個零件軸承,軟件會自動顯示其尺寸,選擇與我們設計目標相關聯的尺寸鏈上的第一個相關尺寸0.551,單擊這個尺寸。
5.選擇的尺寸會添加到10000351這個軸承零件名稱下方顯示。
6.單擊"選擇模型或尺寸"命令,選擇軸,選擇尺寸8.24.
7.所選擇尺寸顯示在80022601軸零件下方.

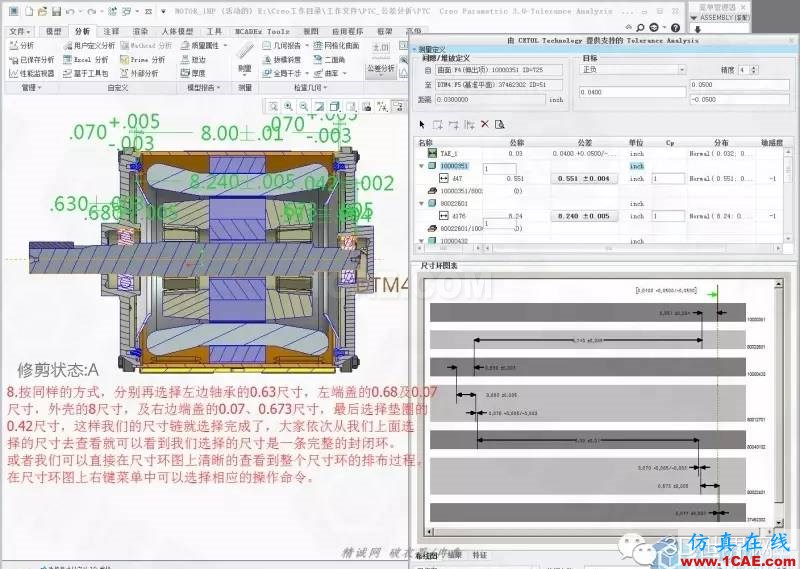

8.按同樣的方式,分別再選擇左邊軸承的0.63尺寸,左端蓋的0.68及0.07尺寸,外殼的8尺寸,及右邊端蓋的0.07、0.673尺寸,最后選擇墊圈的0.42尺寸,這樣我們的尺寸鏈就選擇完成了,大家依次從我們上面選擇的尺寸去查看就可以看到我們選擇的尺寸是一條完整的封閉環。或者我們可以直接在尺寸環圖上清晰的查看到整個尺寸環的排布過程。在尺寸環圖上右鍵菜單中可以選擇相應的操作命令。

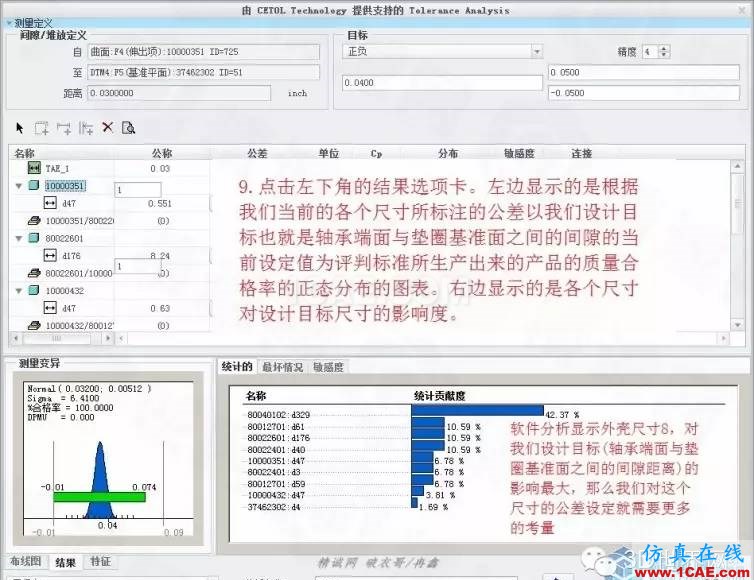

9.點擊左下角的結果選項卡。左邊顯示的是根據我們當前的各個尺寸所標注的公差以我們設計目標也就是軸承端面與墊圈基準面之間的間隙的當前設定值為評判標準所生產出來的產品的質量合格率的正態分布的圖表。右邊顯示的是各個尺寸對設計目標尺寸的影響度。
10.修改設計目標公差,假如現在我們設定的目標的公稱值及其公差值是產品合格的最低限度值,下面左邊顯示產品合格率為98.48%,現在我們要通過設定公差的方式提高產品合格率,根據分析結果表明尺寸d329也就是外殼零件尺寸值為8的尺寸的公差對我們的設計目標影響最大,那么我們在對這個尺寸設置公差的時候就需要更多的考量。比如在加工條件允許的情況下縮小它公差更少的量能更多的提高合格率。

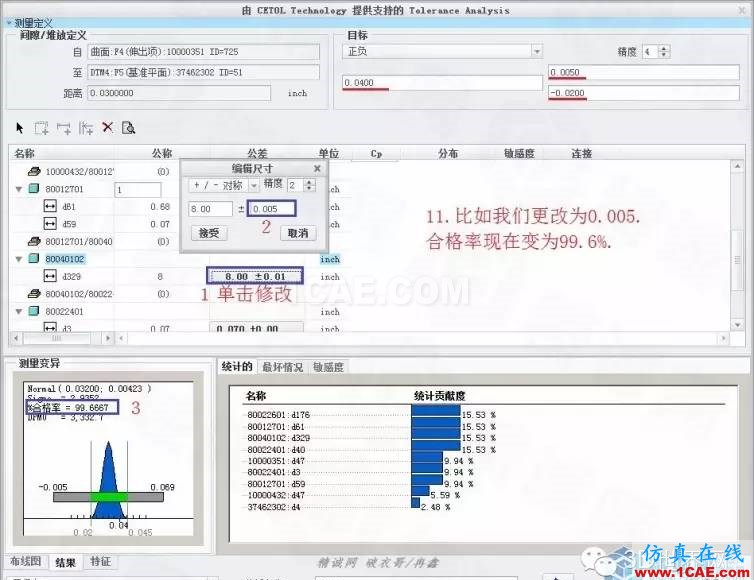

11.比如我們更改為0.005.合格率現在變?yōu)?9.6%.

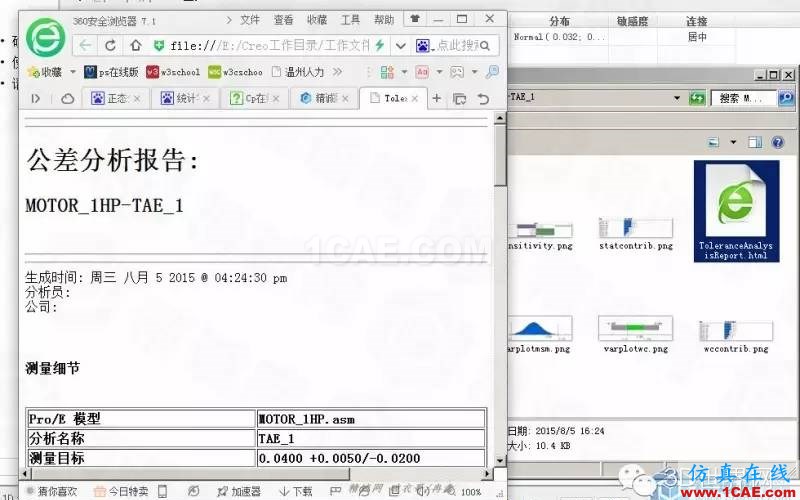

12.最后點擊生成報告,在我們工作目錄里面就自動生成了一份公差分析報告。點擊確定。
